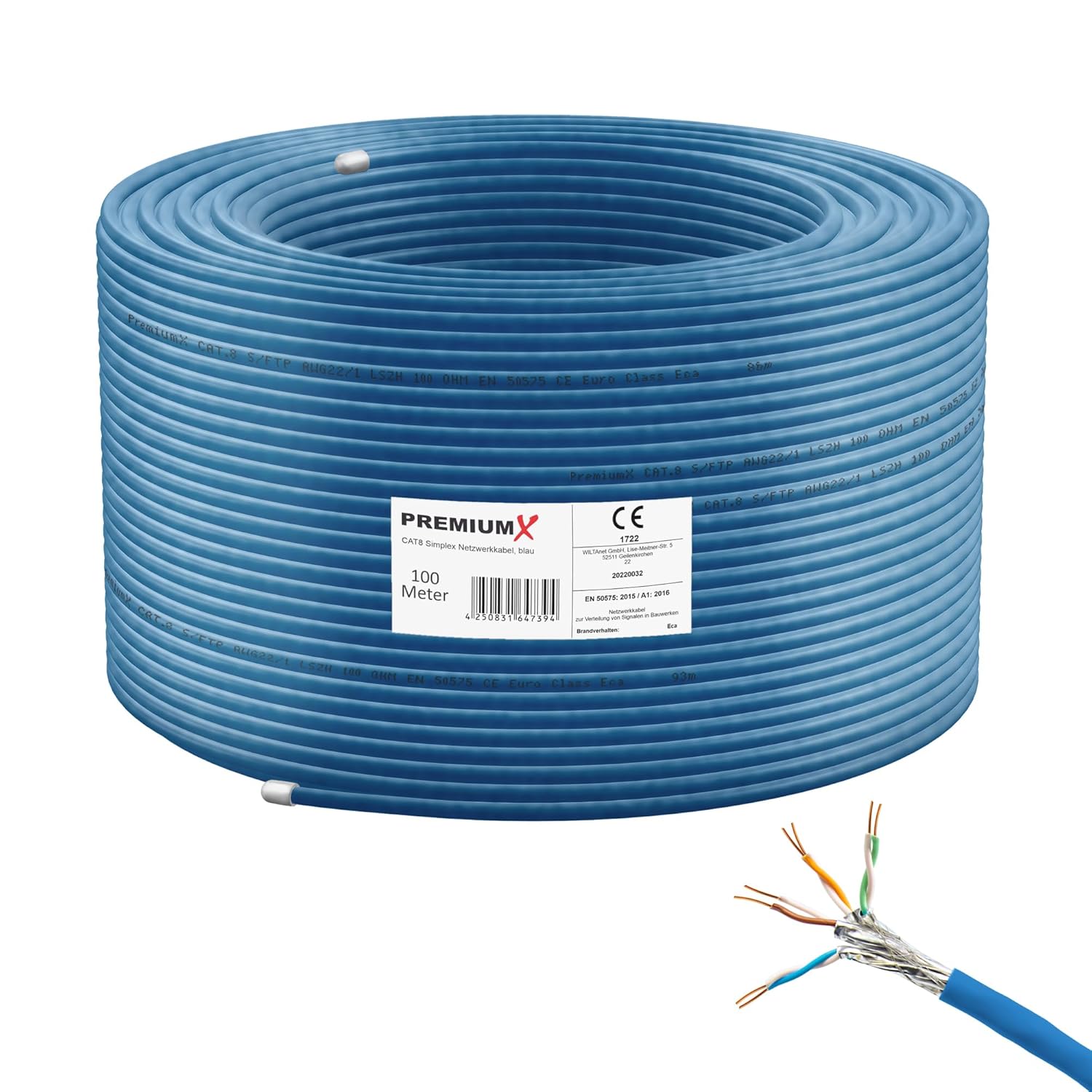

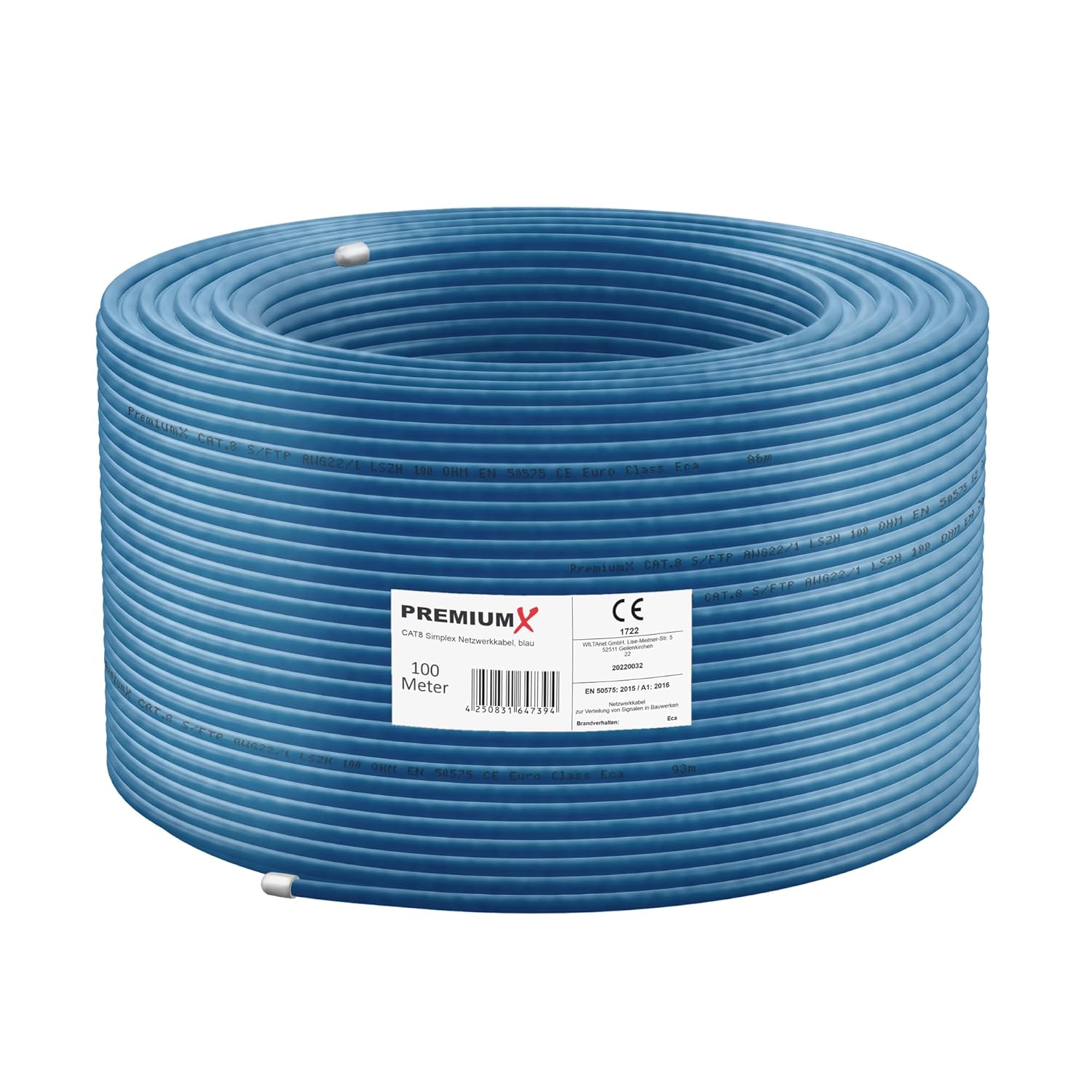

100m CAT 8 Netzwerkkabel Simplex LAN Kabel Ethernet Datenkabel

Technische Daten

Elektrische Eigenschaft (LF) bei 20 °C

Kapazitätsunsymmetrie: max. 1500 pF/km
Gleichstromwiderstand: max. 60 Ω/km
Widerstandsunsymmetrie: max. 2 %
Isolationswiderstand: min. 2 G Ω x km
Betriebskapazität: nom. 41 pF/m
Wellenwiderstand: bei 100 MHZ     100 ± 5 Ω
Kopplungswiderstand: bei 1/10/30 MHz 5/5/8 mΩ/m (Grade1)
Kopplungsdämpfung: min. 85 dB (Type 1)
Ausbreitungsgeschwindigkeit: approx. 79 %
Ausbreitungsverzögerung: nom. 420 ns/100 m
Skew bei 100MHz: nom. 5 ns/100 m
Prüfspannung: 1000 V
Betriebsspannung: max. 125 V

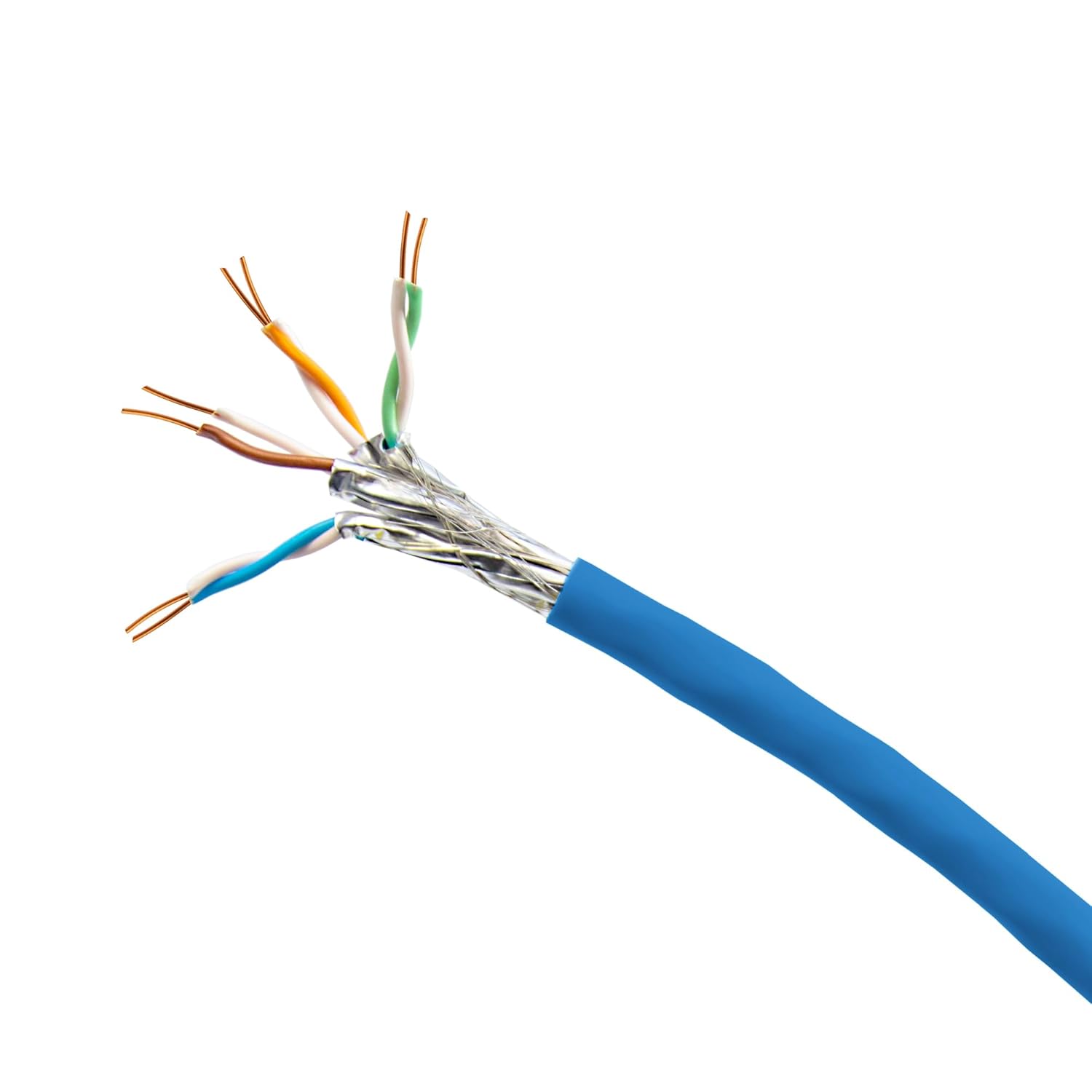

Aufbau

Innenleiter: Kupfer Ø 0,61 mm CU, 4 x 2 x 23AWG
Isolierung: je Ader 1,52 mm Ø PE
Schirmung: Alu-Folie, Paare einzeln abgeschirmt CU-Geflecht verzinkt
Außenmantel: 7,80 mm FRNC / LSZH +/- 02 mm
Mantelfarbe: Blau

Normen

EN 50288-4-1;
EN 50173;
EN 50174-2;
ISO/IEC 11801 2. Ausgabe;
IEC 61156-5

Standards

Europäischer Standard: EN 50173-1, EN 50288-9-1
Internationaler Standard: ISO/IEC 11801 2nd ed., IEC 61156-5, IEC 61156-7

Verhalten im Brandfall

Flame retardancy: IEC 60332-1-2
Halogene free: IEC 60754-1/2
Smoke denisty: IEC 61034-1/2
Class: Eca

Chemische Eigenschaften

2011/65/EU; IEC 60811-2-1 (IRM 902, 4h bei 70°C)
