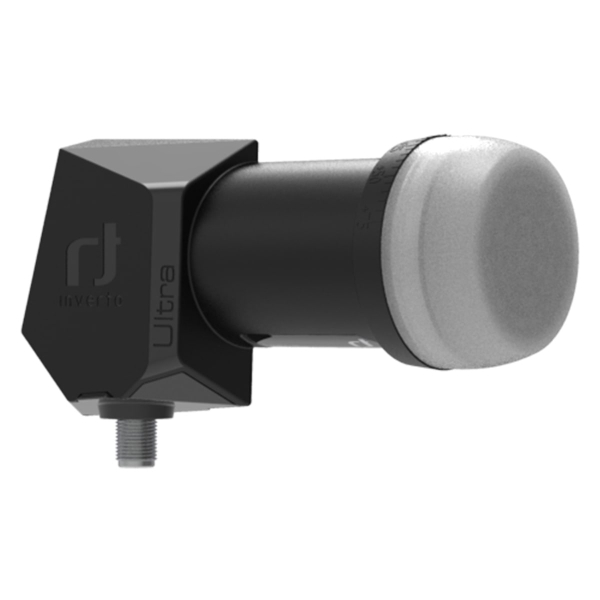

Speziell um den Bedarf an überragendem Empfang unter den Rädern des Satelliten-Footprints, kleinen Schüsselgrößen oder langen Koaxialkabeln zu erfüllen, entwickelte Inverto diesen Hochleistungs-Ultra-LNB. Dank der überlegenen Front-End-Komponenten und dem neuartigen Feedhorn-Design bietet dieser LNB eine höhere Umwandlungsverstärlung bei gleichzeitig niedriger Rauschzahl und bester Phasenrauschleistung.
Features
- Neuartiges Feedhorn Design
- Überragende Phasenrauschleistung, DVB-S2X-kompatibel mit Unterstützung von Ultra HD TV (4K und 8K)
- Hervorragende Kreuzpolarisationsisolation
- Sehr niedrige Störpegel
- Überlegene Rauschzahl bei hoher Verstärkung
- Hohe 4G-Immunität
- Größte Zuverlässigkeit
Die Kombination aus innovativem Feedhorn-Design, höher spezifizierten Komponenten, exzellenter Kreuzpolarisationsisolation und fortschrittlichem Filterdesign ermöglichen eine verbesserte Handhabung von interferierenden und anderen Störsignalen. Dieser LNB bietet im Vergleich zu Standard-LNBs einen Sprung in der Gesamtempfangsleistung und ermöglicht den Empfang von Ultra-High-Definition-TV-Übertragungen in 4K oder sogar 8K.
Dieser LNB bietet einen Sprung in der Gesamtempfangsleistung im Vergleich zu Standard-LNBs, ermöglicht den Empfang von Signalen von einem Satelliten, seine Verteilung an eine einzelne Tuner-Set-Top-Box (Receiver) und ist bereit für Ultra-High-Definition-TV-Übertragungen in 4K oder 8K-Auflösung. Nach strengsten Anforderungen und höchsten Industriestandards hergestellt ist dieser einzigartige LNB eine ideale Lösung bei schwierigen Empfangsbedingungen.
Technische Daten
- Tiefband Eingangsfrequenzbereich: 10.7 GHz ~ 11.7 GHz
- Tiefband Ausgangsfrequenzbereich: 950 MHz ~ 1950 MHz
- Oszillatorfrequenz (LO) Tiefband: 9.75 GHz
- Hochband Eingangsfrequenzbereich: 11.7 GHz ~ 12.75 GHz
- Hochband Ausgangsfrequenzbereich: 1100 MHz ~ 2150 MHz
- Oszillatorfrequenz (LO) Hochband: 10.6 GHz
Rauschmaß: 0.2 dB typ. (0.7 dB max.)
- LO Temperaturdrift: ±2.0 MHz max.
- LO Anfangsgenauigkeit: ±1.0 MHz max.
- LO-Phasenrauschen @1 kHz: -70 dBc/Hz
- LO-Phasenrauschen @10 kHz: -80 dBc/Hz
- LO-Phasenrauschen @100 kHz: -90 dBc/Hz
- LO-Phasenrauschen @1 MHz: -100 dBc/Hz
- Verstärkung: 60 dB ~ 70 dB
- Verstärkungswelligkeit (über 26 MHz Bandbreite): 1 dB max. (peak-to-peak)
- Verstärkungsschwankung (im Vollband): 4 dB max. (peak-to-peak)
- Spiegelfrequenzunterdrückung: 50 dB min.
- Intermodulationsprodukte 3. Ordnung - ICP3: +10 dBm min
- 1 dB Kompressionspunkt (@Ausgang): 0 dBm min.
- Kreuzpolarisationsisolation 22 dB min.
- Steuersignal Ca (V): 10.0 V ~ 14.0 V
- Steuersignal Cb (H): 16.0 V ~ 20.0 V
- Steuersignal Cc (Bandumschaltung): 22 kHz ± 4 kHz, 0.4 V - 0.8 V pp
- Ausgangs VSWR: 2.0:1 max.
- Bandinterne Störung: -65 dBm max.
- Stromaufnahme: 100 mA max. (10 VDC ~ 20 VDC)
- Betriebstemperatur: -30 °C ~ +60 °C
- Ausgangsimpedanz: 75 O (F-Typ)
- Ausgangsanschluss: F-Typ (weiblich)
- Gewicht: 111.2 g

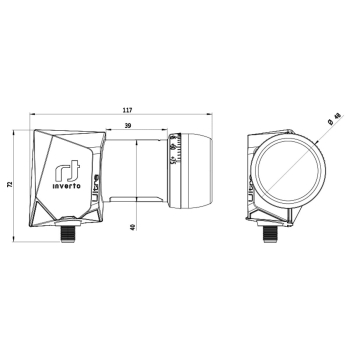

- Abmessungen: 117 x 72 x 48 mm
