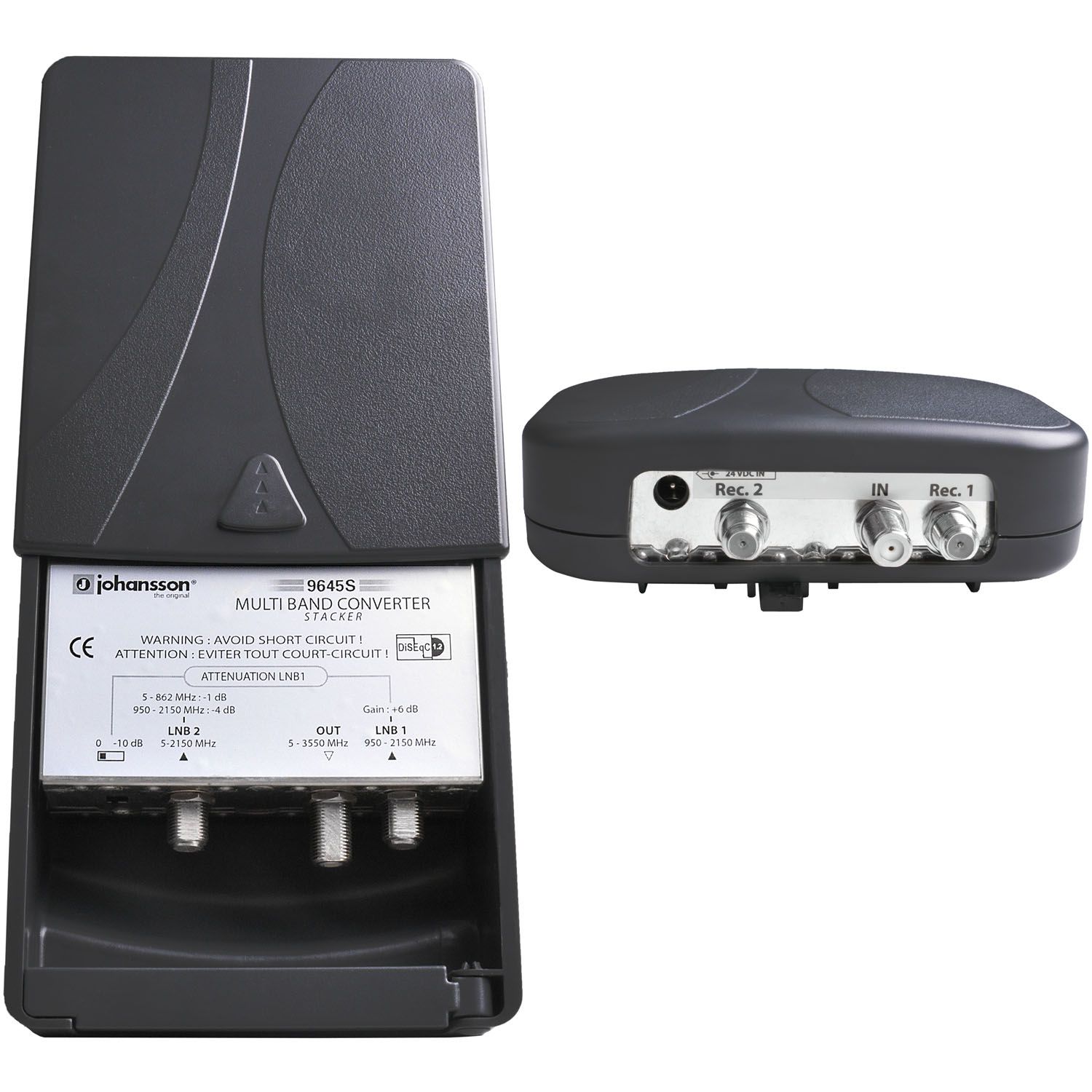

Stacker / deStacker:
führt zwei Koax-Leitungen zu einer Koax-Leitung zusammen und kann überall dort eingesetzt werden, wo eine zweite Koax-Leitung nicht installiert werden kann.
Für Multifeedanlagen geeignet:
Der Johannson 9645 Stacker / deStacker kann bei Kabellängen bis zu 50 Meter eingesetzt werden. Die Eingangsfrequenzen 1 x (5-2150 Mhz) und 1 x (950-2150 Mhz) werden dabei gestapelt (to stack) und im Bereich 5-3550 Mhz über nur eine Koax-Leitung transportiert. Am Ende der Leitung wird der "deStacker" eingesetzt und entstapelt dann wieder in zwei Koax-Leitungen.
Es können dann zwei Single-Receiver oder ein Twin-Receiver ohne Funktionseinschränkung betrieben werden!
Stacker / deStacker arbeitet in Verbindung mit Twin oder Quad LNB's, oder kann an einem Multischalter angeschlossen werden. Das terr. Signal (47-950 Mhz) wird ebenfalls mit übertragen.
Wichtige Installationshinweise:
- Stacker möglichst nahe am LNB montieren
- Maximale Leitungslänge zwischen Stacker/deStacker 50-70m
- Zwischen Stacker und deStacker dürfen keine Dosen oder Verteiler montiert sein
Technische Daten:

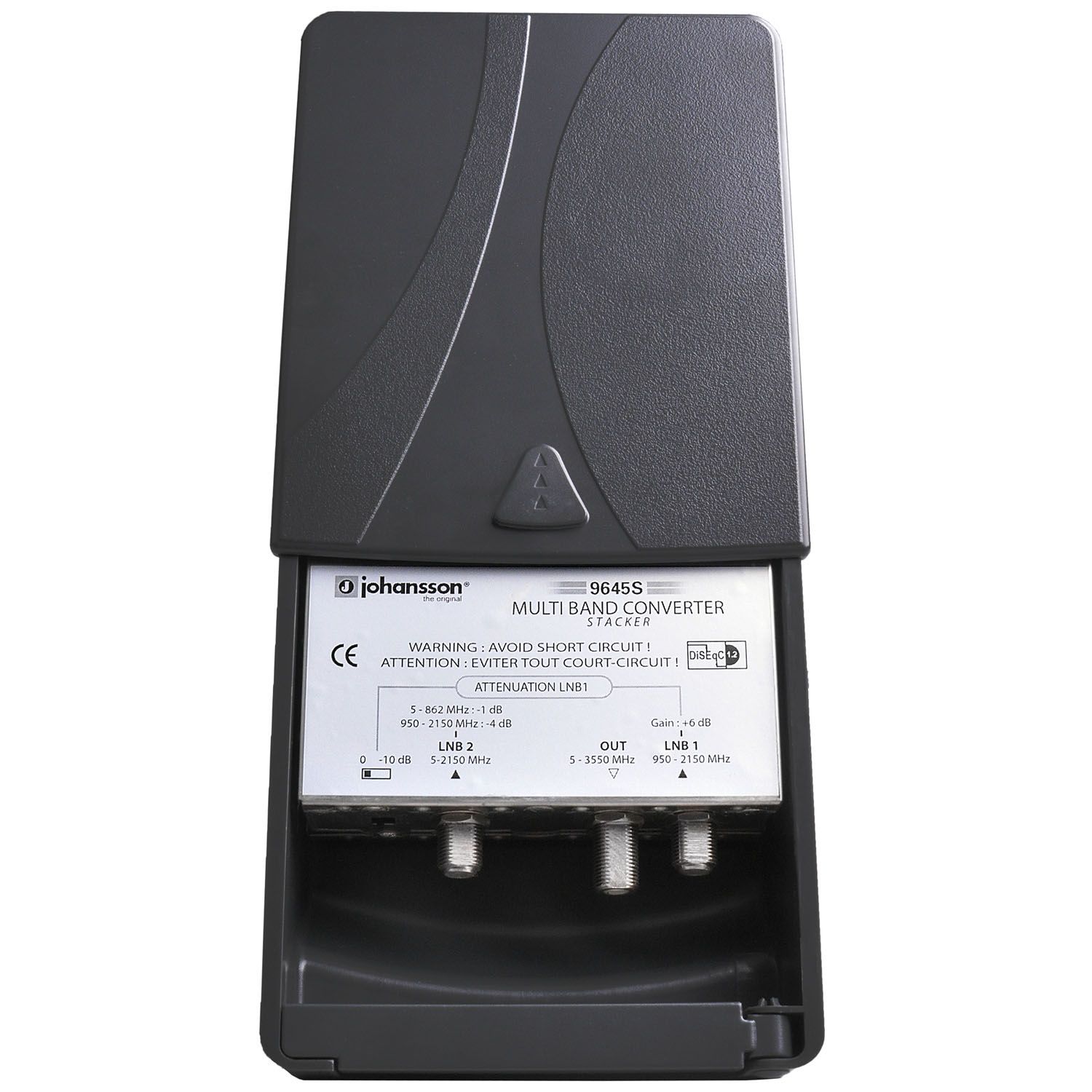

Stacker
Eingang LNB 1 950 - 2150 Mhz.
Eingang LNB 2 5 - 2150 Mhz.
Ausgang 5 - 3550 Mhz.
Eingangspegel max. < 88 dBµV
Abmessungen 125 x 115 x 45mm
Stromversorgung erfolgt durch deStacker

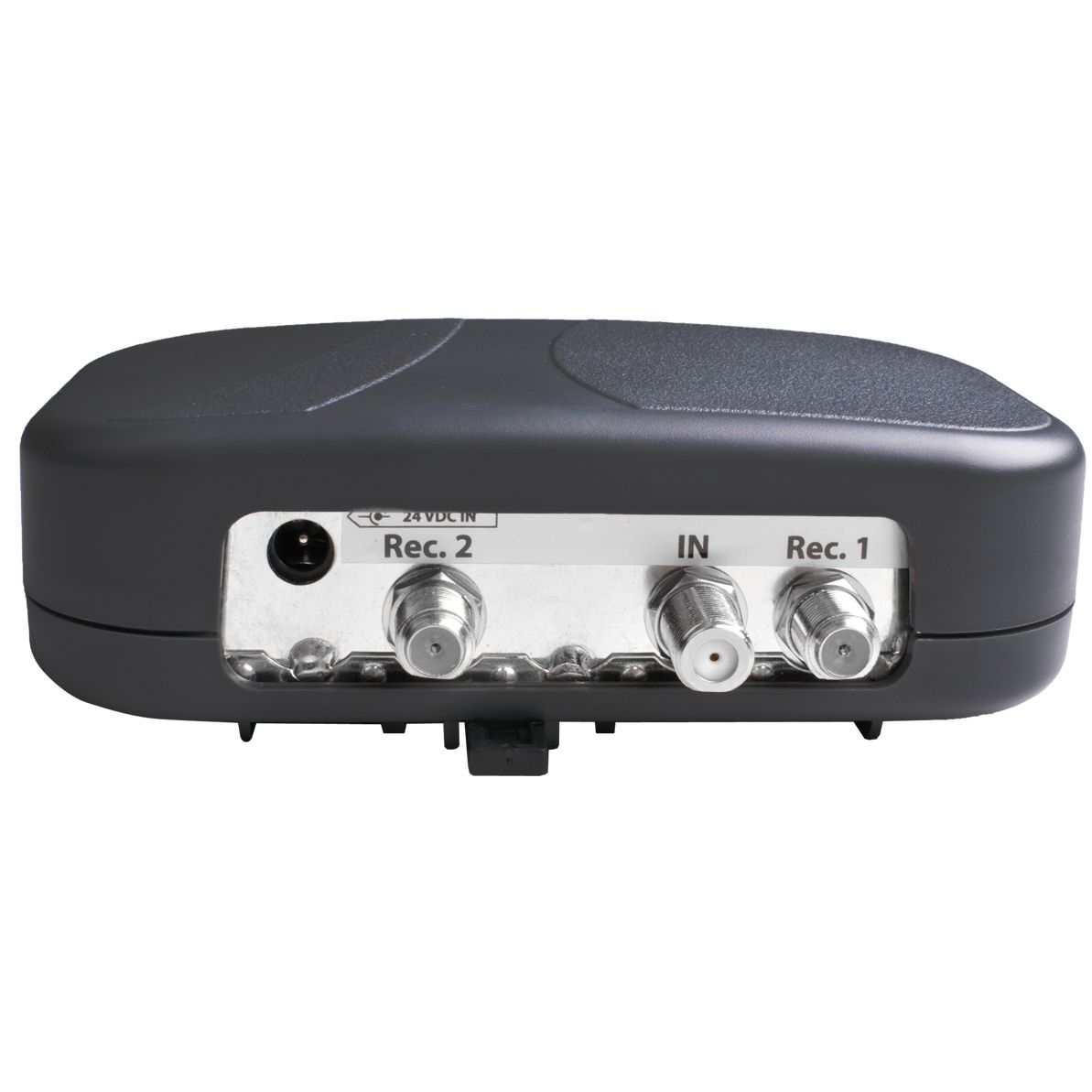

deStacker:
Eingang 5 - 3550 Mhz.
Ausgang LNB 1 5 - 2150 Mhz.
Ausgang LNB 2 950 - 2150 Mhz.
Abmessungen 140 x 90 x 40mm
Dämpfung Ter. -1dB / Sat -4dB
Konvertierte Sat +5dB
Stromaufnahme 0,7W.
Spannungsversorgung über Receiver
Lieferumfang:
- Stacker
- deStacker
- Kabelbinder
